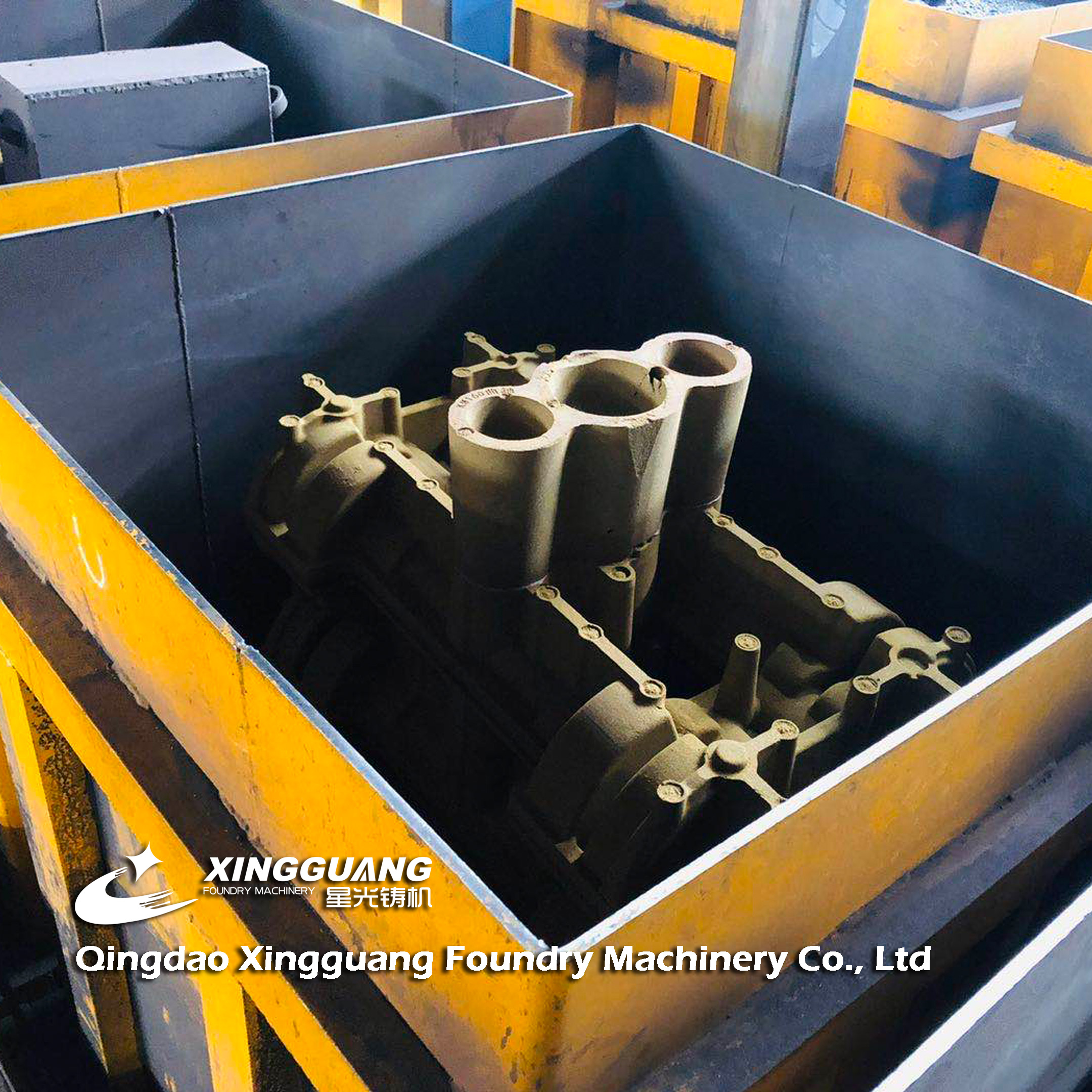

鋼丸填充殼型線（簡稱殼型線），適用于采用殼型工藝（即采用覆膜砂) 生產砂型，并以鐵丸或干砂為充填物用以支撐砂型來完成鑄件的生產。主要用于生產高質量的鑄件。采用殼型工藝生產的砂型具有強度高、 透氣性好、潰散性好等優點，生產的鑄件具有很高的幾何精度和尺寸精度，可顯著地減少鑄件的鑄造缺陷、提高鑄件的內在質量、降低鑄件的廢品率。

殼型線的設備構成

       殼型線主要由步進式澆注冷卻線單元、落砂及丸砂分離單元、鋼丸降溫、除塵單元和殼型線控制系統等五部分組成。

（一）步進式澆注冷卻線單元

主要由填鐵丸機、振實臺、殼型輸送機和開式輸送線等部分組成。

（二）落砂及丸砂分離單元

主要由翻箱機、振動落砂機、振動輸送篩分機、斗式提升機、滾筒篩、直線振動細篩、 冷卻滾筒、噴水系統、帶式輸送機、廢砂儲存斗和各種溜管等部分組成。

（三） 鐵丸冷卻儲存單元

鐵丸冷卻儲存單元主要由鐵丸冷卻裝置、鏈式斗式提升機、冷卻輸送滾筒、噴水控制系統、鐵丸儲存冷卻斗等部分組成。

（四）除塵單元

除塵單元主要由除塵系統和通風系統組成。除塵系統主要由除塵器、離心式風機、塵源點吸塵罩、除塵管道和風量調節閘門等部分組成。

  (五)控制單元

控制單元主要由電源總開關，及PLC邏輯控制，及人工界面觸摸屏，及各單機開關箱組成。
